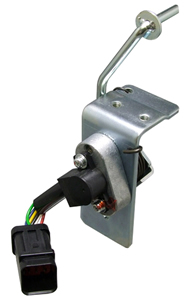

アクセルASSY
非接触ポテンショメータ（ホールIC）採用
（寸法図はこちら）
■特長
- 非接触ポテンショメータ（ホールIC）採用により、高耐振・高耐久
- 補助ばねを設け、万一のフェールセーフに対応
- 仕様に合わせた出力特性へ変更可能（オプション）
- 低価格
- わずらわしい組み付け時の出力調整が不要
■標準仕様
| 原点（アイドル）復帰 | 自動（スプリング方式） |
|---|---|
| アーム復帰トルク （0°～35°） |
メイン 0.6～1.1Nm サブ 0.3～0.4Nm 総合 0.9～1.5Nm |
| アーム回転許容角 | 55°（ストッパ無し） |
| アーム許容荷重 | 40N以下（ローラー軸部にて） |
| 機械的耐久性 | 500万回以上（出力変動範囲内、常温） |
| 使用温度範囲 | ‐30℃～+80℃（但し、凍結・結露時を除く） |
| 耐振性 | JIS D 1601 3種A種 段階45 |
| 耐水性 |
JIS D 0203 S1 |
| 電源電圧 | DC 5.0V±0.5V（＋V1,V2） |
|---|---|
| 検出方式 | ホールIC（非接触） |
| 出力方式 | 2信号電圧出力（電源独立分離） |
| 有効電気角 | OUT1：-27°～＋27° OUT2：-24°～＋27° |
| 消費電流 | 20mA以下 |
| 耐振動 | 200m/s^2、5-500Hz、12分、3軸各2時間（常温） |
| 耐衝撃 | 1000m/s^2、6ms、3軸各3回（常温） |
| 電磁耐性 | 100V/m200MHz～1GHz（ISO11452-2） 出力変動量 ±1%Vin以内 |
| 耐性電気性（ESD） | ±8kv（IEC61000-4-2） |
| 保護構造 | IP65 |
※仕様に記載されています諸事項は、品質や性能の向上のため予告なく変更することがございます。
